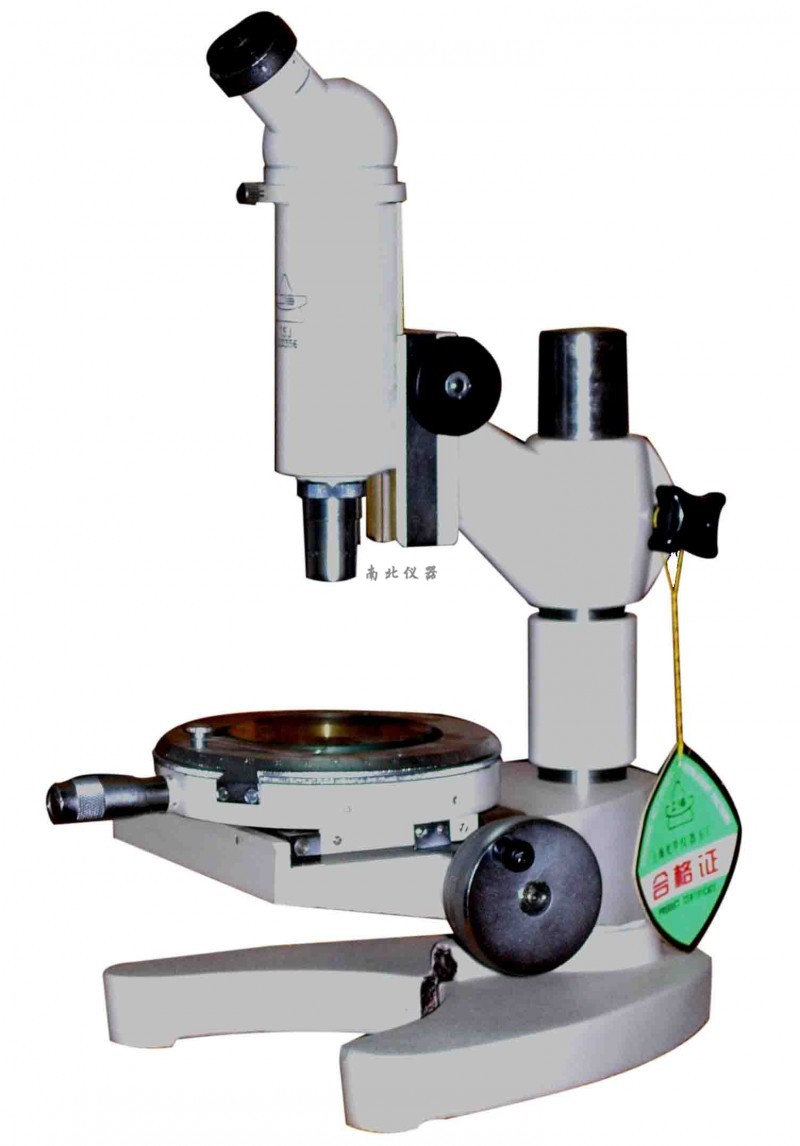

精密測量顯微鏡
南北儀器專業提供實驗室儀器設備一站式解決方案
南北儀器專業提供實驗室儀器設備一站式解決方案
儀器特點：
本儀器采用英國RENISHAW公司的金屬光柵尺和讀數頭，并配有計算機圖像處理系統。利用攝像頭在計算機屏幕上直接瞄準，操作方便，可靠性強。通過計算機接口和二維測量程序可使被測工件的輪廓直接顯示在計算機屏幕上，可由AUTOCAD進行編輯。二維測量程序包括點、線、園、弧、直線度、圓度、螺紋、凸輪等測量功能。本儀器放大倍數高，工作臺除作X，Y坐標的移動外，還可以作360°的旋轉，亦可以進行高度方向Z坐標的測量。照明系統除作透、反射照明外，還可作斜光線照明。
用途：
107JPC智能二維精密測量顯微鏡，采用透、反射的方式對工件長度和角度作精密測量。特別適用于磁頭、磁卡、大規模集成電路線寬以及其它精密零件的測試。廣泛地適用于計量室，生產作業線以及科學研究等部門。
主要技術規格：
|
鏡筒 |
粗動 |
調節范圍90mm range |
|
|
微動 |
調節范圍2mm |
||
|
高（Z）測量Z- |
1mm小讀數0.001mm |
||
|
鏡筒 |
雙目鏡筒俯角45° |
||
|
工作臺 |
左右X軸 |
移動范圍 |
|
|
前后Y軸 |
移動范圍 |
||
|
分辨率 |
0.5μm |
||
|
旋轉 |
360° |
||
|
照明系統 |
光源 |
透射照明 |
8V，12W藍、綠濾色片 |
|
反射照明 |
8V，12W磨砂燈泡、綠濾色片 |
||
|
斜照明 |
8V，12W |
||
|
電源 |
AC220±10%，50/60HZ |
|
|
|
光學系統 |
目鏡 |
BWF 10X |
|
|
物鏡 |
4X，工作距離17.5焦距28.8 |
||
|
10X，工作距離11.6焦距 |
|||
|
40X，工作距離0.66焦距4.4 |
|||
