產品型號:JTL-40FWL
負責人:張雅麗
QQ:2845887288
手機:13937153969
JTL-40FWL型無纜水平光纖陀螺測斜儀是采用高精度光纖陀螺作為測量元件的新型測斜儀器，是針對磁性礦區及下了鐵套管的鉆孔內測量水平鉆孔斜度和方位而專門設計的新型高精度鉆孔測斜儀，適用于磁性礦區的定向孔頂角和方位角的高精度測量，廣泛應用于冶金、工程、水文、油田、煤田、地質等鉆孔測井領域。

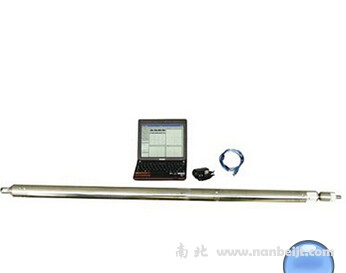

儀器由測量探管、定位三角架、筆記本電腦和充電器等組成，設計為便攜無纜工作方式；配有軟件可顯示和打印鉆孔測斜數據表、繪制鉆孔平面，剖面，側面投影圖以及空間軌跡圖。
一、主要技術特點
1、本儀器采用高精度的光纖陀螺作為方位角測量元件，體積小、壽命長、抗沖擊和振動能力強、零點漂移小，是磁性礦區和下了鐵套管的鉆孔中測量方位角理想的定向傳感器。
2、本儀器采用高精度的雙軸傾角傳感器作為頂角的測量器件，經24位AD采樣、數據處理后得到頂角數據。
3、配有軟件可顯示和打印鉆孔測斜數據表、繪制鉆孔平面、剖面、側面投影圖以及空間軌跡圖；計算機地面數據處理、保存并做出平面投影和三維軌跡圖。
二、主要技術指標及參數
| 1、測量范圍： | 頂角： +60°～-60°； 方位角： 0°～360°； |
| 2、測量精度： | 頂角測量誤差： ±0.1°； 方位角測量誤差：±0.3°(頂角變化 ＜±10°、方位角變化＜±30°)； |
| 3、方位漂移： | ±0.3° /h； |
| 4、測量深度： | 1200m ( 溫度< 60℃)； |
| 5、測量時間： | > 5 h（充滿電量后連續）； |
| 6、測量方式： | 定點測量； |
| 7、充電電源： | AC 100V～AC 240V，50Hz； |
| 8、電池： | 4芯鋰電池； |
| 9、環境溫度： | -10℃～60℃； |
| 10、測量探管外形尺寸: | Φ40㎜×1800mm。 |
