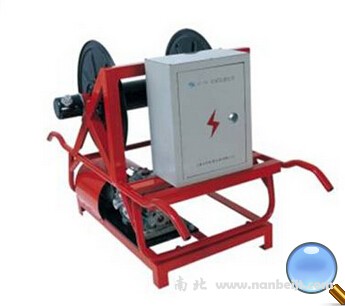

JC-2A無變速絞車

    JC-2A型無變速絞車是在物探、水文、煤田測井作業中，完成提升和下降測井儀器和電纜任務的輕便設備，可廣泛應用于各類測井儀器中。
一、主要技術特點
1、本絞車在使用WTQEF七芯電纜（Φ11.3 mm）時，可用于250 m以內的淺井作業；在使用YHK-4鎧裝四芯電纜（Φ4.76 mm）時，可用于1500 m以內的深井作業。
2、本絞車使用機械鏈條傳動，結構緊湊，使用變頻器控制電機轉速，實現無調速。
3、本絞車集電環采用四芯輸出，可用于多種測井技術數據的檢測與傳輸。
4、本絞車主要由機架、滾筒、電機、減速器、控制箱等部分組成，具有體積小，重量輕，操作方便等特點。
二、主要技術指標和參數
1、大測井深度：         WTQEF七芯橡皮電纜Φ11.3 mm 時，250m；
                          YHK-4鎧裝四芯電纜Φ4.76 mm 時，1500m；
2、大提升能力：         100kg；
3、高提升速度：         1500 m/h；
4、電機調速范圍：         (0～1400)r/min；
5、滾筒直徑：             112 mm；
6、配用電纜（用戶另配）： WTQEF七芯橡皮電纜 Φ11.3 mm；
                          YHK-4鎧裝四芯電纜Φ4.76 mm；
7、配用電機：             三相異步電機 轉速1400r/min 功率1100w；
8、配用減速器：           模數：2.5   減速比：40：1
9、傳動鏈條節距:          13mm；
10、外形尺寸：            125cm × 67cm × 75cm；
11、工作電源：            AC220V±10%，50Hz；
12、絞車自重：            85kg(不帶電纜)。
