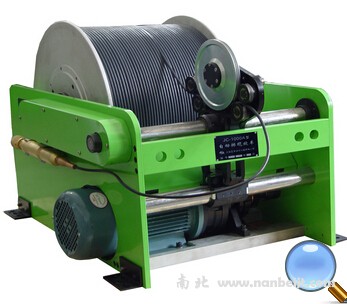

JC-1000A型自動排纜絞車

JC-1000A型自動排纜絞車及JCK-1型自動絞車控制器是根據野外鉆孔測井實際工作需要進行研制的設備，具有提升和下放測井探管的能力；具有自動/手動、恒速控制、點測/連測、深度自動校正、深度突變報警等功能。符合地質礦產行業標準DZ/T 0196.8-1997 測井儀通用技術條件 <測井絞車和控制器>標準，適合地質、冶金、煤田、油田、工程等鉆孔測井應用，特別在深孔測井時更具優越性。

一、主要技術特點
1、具有自動/手動、恒速控制、點測/連測、深度校正功能。
2、自動化程度高，恒速控制達到“DZ/T 0196.8-1997”Ａ標準。
3、斷電自動剎車，更具速度異常突變自動停車保護功能，確保安全性。
4、斷電手搖上升時，具有自動剎車功能，以人為本、人性化操作。
5、液晶顯示，人性化操作，實時信息更全面。

二、主要技術指標和參數
1、JC-1000型自動排纜絞車
(1) 速度范圍：   （0～30） 米/分鐘；
(2)深度范圍：   （0～1000）米；
(3)控制方式：    配合JCK-1型自動絞車控制器使用；
(4)工作溫度：   （-10～70）℃；
(5)工作電源：    交流（220±10%）V，50Hz；
(6)電機功率：    1100瓦；
(7)凈重：        110公斤（不含電纜）；
(8)體積：        860 mm×600 mm×700 mm (長×寬×高)；
(9)電纜：        1000米塑膠電纜（直徑6.5mm）。
2、JCK-1型絞車控制器
(1)速度范圍：   （0～30）米/分鐘。自動、手動二種控制方式；
(2)恒速范圍：   （0.5～20）米/分鐘，誤差±5%；
(3)深度范圍：   （0～9999.99）米，誤差≤±0.4‰；
(4)控制方式：    自動、手動、校驗；
(5)控制方向：    上升、下降；
(6)測量方式：    點測、連續；
(7)深度信號：    RS232或脈沖信號輸出；
(8)工作溫度：   （-10～55）℃；
(9)工作電源：    交流220V±10%，50Hz。
