ANC-135數顯扭矩表

ANC-135數顯扭矩表

一、概述

數顯扭矩表是一款配套棘輪扳手的扭力監測儀器，用于各種緊固、拆卸控制力度，具有多操作簡單、攜帶輕便、多單位轉換、聲音指示、順逆可調等功能特點，廣泛適用于汽車、自行車、各種機械維修等行業。

二、功能特點

2.1 誤差：雙向讀值誤差順時針±2%，逆時針±2.5%，可正反轉適用，提高工作效率。

2.2 四種扭矩單位自由切換：kgf.cm、N.m、lbf.ft、lbf.in。

2.3 具有聲光報警功能和背光功能，方便夜間或者光度不足的地方操作。

2.4 三種工作模式自由切換：實時模式、峰值模式、預置模式。

2.5 電源：2節7# 電池。

2.6 自動關機：產品10分鐘不操作自動關機。

三、產品組件

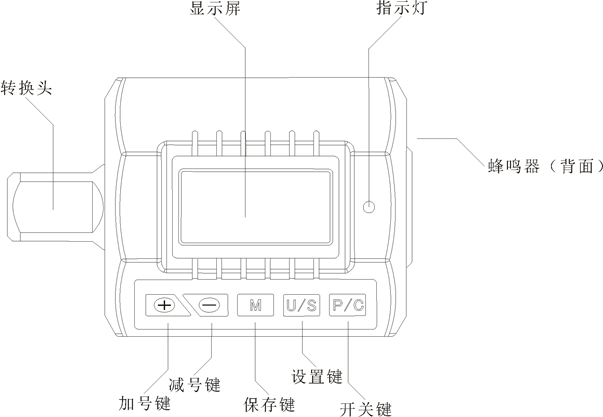

   【扭矩表主體】

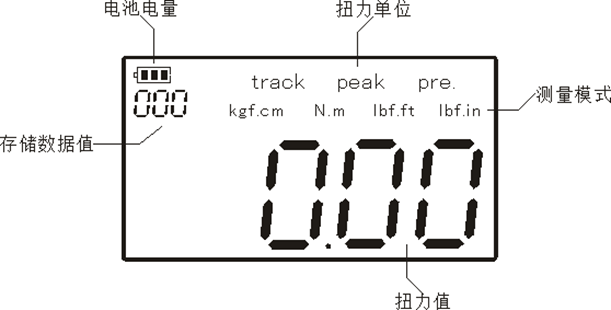

   【液晶顯示屏】

四、規格參數

五、操作說明

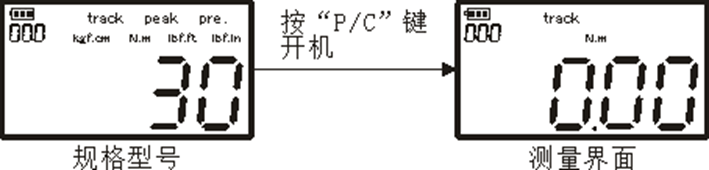

5.1 開機

短按“P/C”鍵開機，開始后如果電量顯示不足，則自動關機，更換電池后方可正常使用。

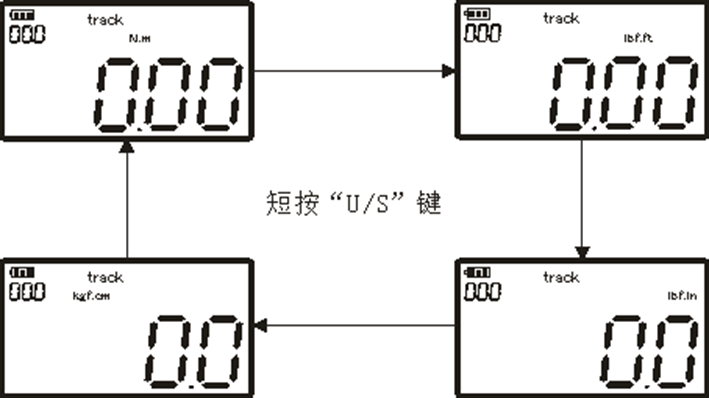

5.2 單位切換

開機狀態，請按“U/S”鍵，切換四種工程單位。

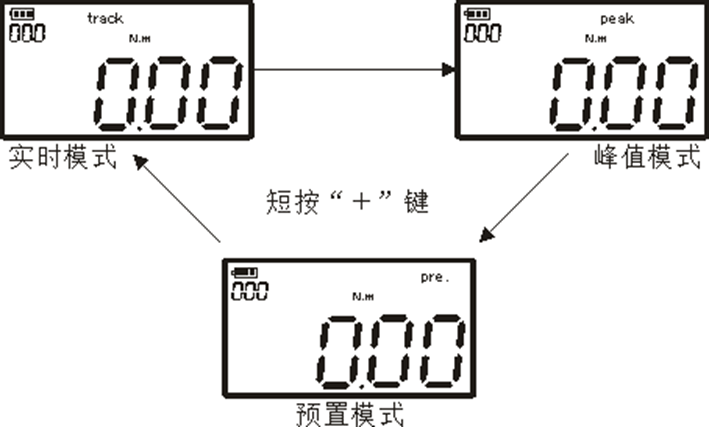

5.3 工作模式切換

“track”實時模式/“peak”峰值模式/“pre”預置模式。

A、實時模式

實時測量模式跟隨施加扭力值，當卸載扭力時，扭力值自動歸零。液晶屏顯示為“track”時，為實時模式，請按“┼”鍵進行工作模式切換。

B、峰值模式

在峰值測量模式下，當施加扭力時，扳手將鎖住z大施加扭力，并將其顯示在液晶屏上。當卸載扭力時，峰值扭力將被鎖定，當再次加載時LCD液晶屏將不更新已鎖定峰值，可通過按“M”鍵保存數值或通過按“P/C”鍵清零數值。液晶屏顯示“peak”為峰值模式，請按“┼”鍵進行工作模式切換。

C、預置模式

在預置模式下，長按“━”鍵進入預置數值設定，然后可以按“┼”鍵，增加目標值，或者按“━”鍵，減小目標值。設置完成后，按“U/S”鍵保存退出。蜂鳴器開啟后，達到預設目標扭力值時，蜂鳴器長鳴，紅燈長亮。液晶屏顯示Pre為預置模式，請按“┼”鍵進行工作模式切換。

5.4 清零

當顯示屏有力值顯示時，按“P/C”鍵可直接將力值清零。

5.5 數據保存

在測量界面短按“M”鍵，顯示“”時，表示保存成功。顯示“”時，表示保存失敗。當力值為零時，無法保存，會提示“”。

5.6 數據查看

按“P/C”鍵開機或在開機測量界面下，長按“M”鍵，可查看保存的數據，在數據查看界面可以通過，“┼”或“━”鍵，查看保存記錄，當查看完畢，短按“M”鍵退出。

5.7 數據刪除

按“P/C”鍵開機或在開機測量界面下，長按“M”鍵，顯示保存的數據，按“U/S”鍵選擇刪除方式，“ALL”表示全部一次性刪除，“ONE”表示逐個單一性刪除。選擇完畢，z后按“P/C”鍵刪除保存的數據。

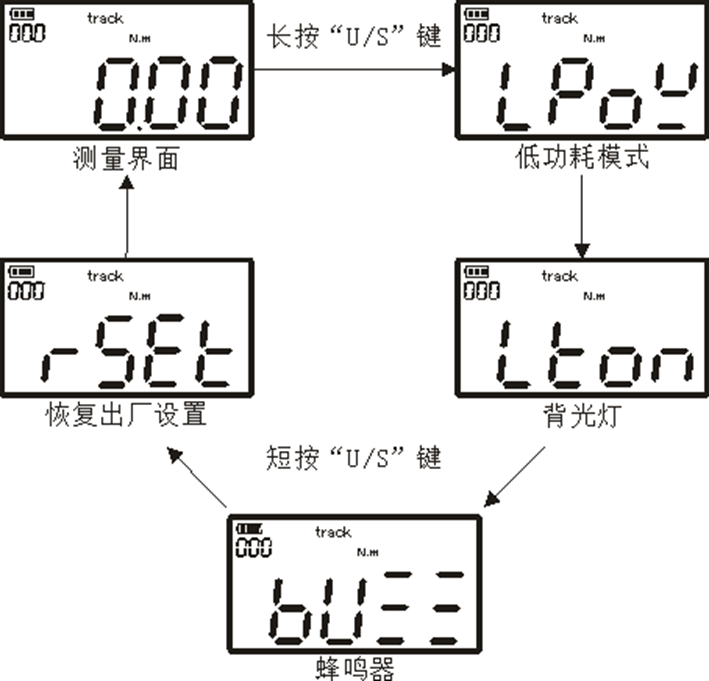

5.8 恢復出廠設置

用戶通過此功能可使儀器恢復出廠設置，長按“U/S”鍵，進入系統菜單選擇，短按“U/S”鍵選擇“RSET”菜單，然后按“┼”鍵選擇數字1或0。若恢復出廠設置，選擇“1”后迅速短按“U/S”鍵，退出系統菜單，即產品恢復出廠設置。若不恢復，選擇“0”后迅速短按“U/S”鍵，退出系統菜單即可。

5.9 蜂鳴器功能

長按“U/S”鍵進入系統菜單，然后短按“U/S”鍵選擇到“BUZZ”選項，短按“┼”鍵選擇是否開啟蜂鳴器。若開啟蜂鳴器，選擇“1”后迅速短按“U/S”鍵，退出系統菜單，即蜂鳴器已開啟。若不開啟，選擇“0” 后迅速短按 “U/S”鍵，退出系統菜單即可。

5.10 背光功能

長按“U/S”鍵進入系統菜單，然后短按“U/S”鍵選擇到“LTON”選項，短按“┼”鍵選擇是否開啟背光功能。若開啟背光功能，選擇“1”后迅速短按“U/S”鍵，退出系統菜單，即背光功能已開啟。若不開啟，選擇“0” 后迅速短按 “U/S”鍵，退出系統菜單即可。

5.11 低功耗

長按“U/S”鍵進入系統菜單，然后短按“U/S”鍵選擇到“LPOW”選項，短按“┼”鍵選擇是否開啟低功耗功能。若開啟低功耗功能，選擇“1”后迅速短按“U/S”鍵，退出系統菜單，即低功耗功能已開啟。若不開啟，選擇“0” 后迅速短按 “U/S”鍵，退出系統菜單即可。

六、保養與儲存

6.1 注意: 為了維持良好精度，建議大約每一年需重新校正一次。

6.2 過扭力可能會造成損壞或精度損失（超z大扭力范圍105%）。

6.3 請勿將扭矩表劇烈搖晃或?qū)⑴ぞ乇硭ぢ涞厣稀?/p>

6.4 請勿將扭矩表放在高溫、高濕度或是太陽直射的地方。

6.5 如果不小心將扭矩表弄濕，請立刻用干毛巾擦干。

6.6 請勿重壓LCD屏幕。

七、隨機附件
