ANSJ-50便攜式扭矩測試儀

一、概述

1.1 主要用途及適用范圍

本儀器是一種質量控制設備，可用于扭矩傳感器的校準，以及動力系統(tǒng)的傳動扭矩、螺栓等緊固件的擰緊扭矩的測試。具有操作簡單，精度高、攜帶方便等特點，廣泛應用于各種電氣、輕工、機械制造、科研機構等行業(yè)。

1.2 產品特點

1.2.1 精度：±1%。

1.2.2 順時針及逆時針皆可操作。

1.2.3 峰值保持（Peak Hold）、Z大值（MAX）與追隨（Track）模式。

1.2.5 蜂鳴器及LED燈警示。

1.2.6 三種單位：N.m、Kgf.cm、lbf.in。

1.2.7 2000組儲存數值。

1.2.8 通訊傳輸功能。

1.2.9 可預設睡眠時間自動關機。

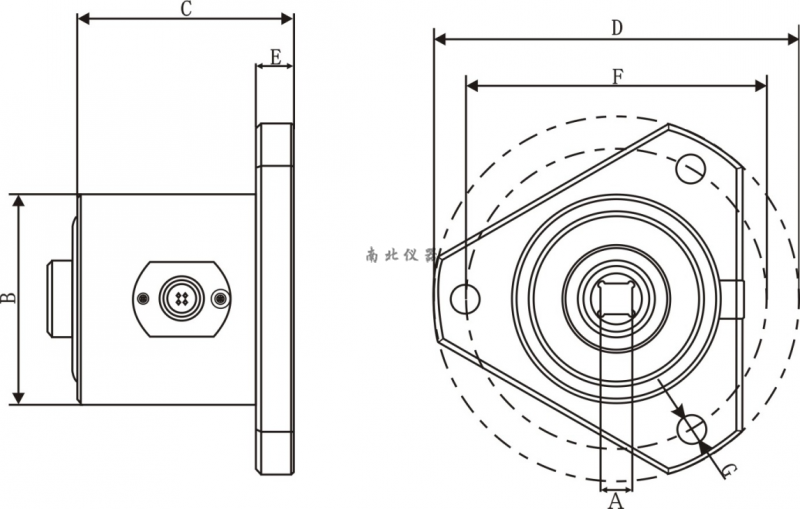

1.3 扭矩傳感器尺寸

1.4品種規(guī)格參數

二、產品整體結構

1.LED警示燈 11.USB插孔

2.LCD顯示屏 12.電源插孔

3.充電指示燈 13.傳感器訊號輸入孔

4.復位按鍵 14.峰值模式 *2

5.蜂鳴器 15.預設工作項次

6.電源/取消按鍵 *1 16.扭矩單位

7.單位選擇/設定按鍵 17.扭矩顯示值

8.向下按鍵 18.Z大值

9.向上按鍵 19.電池電量顯示

10. .預設工作選擇按鍵

*1注意:使用時，按“C”鍵一下，儀器開機；開機后，長按“C”鍵2至3秒，儀器關機。

*2注意：若屏幕沒有出現“PEAK”表示當下為實時模式。

二、使用扭矩測試儀前注意事項

2.1、打開電源和調整扭矩測試儀

a、將傳感器及顯示器間的訊號線連接好。

b、按“C”鍵打開測試儀電源。

c、電源打開后，在使用之前，按“C”鍵重設測試儀。

2.2、傳感器連接失敗

a、如果傳感器訊號線沒連接好，扭矩測試儀將會顯示左右各兩個燈警示,顯示屏上出現“NOSEN”字樣。

b、請確認測試儀與傳感器連接，并且按“C”鍵恢復正常界面。

2.3在省電模式下喚醒扭矩測試儀

a、測試儀為了省電，靜置一段時間（默認20秒）后進入休眠模式，背光關閉，按任意鍵可喚醒測試儀；靜置一段時間（默認2分鐘30秒）后自動關機，靜置時間可設定。再短按“C”可重新開機。

2.4、重置

a、要做到重置，需用針觸碰復位按鍵，儀器自動關機，如需使用再開機即可。

b、如果測試儀工作不正常，請重置測試儀。

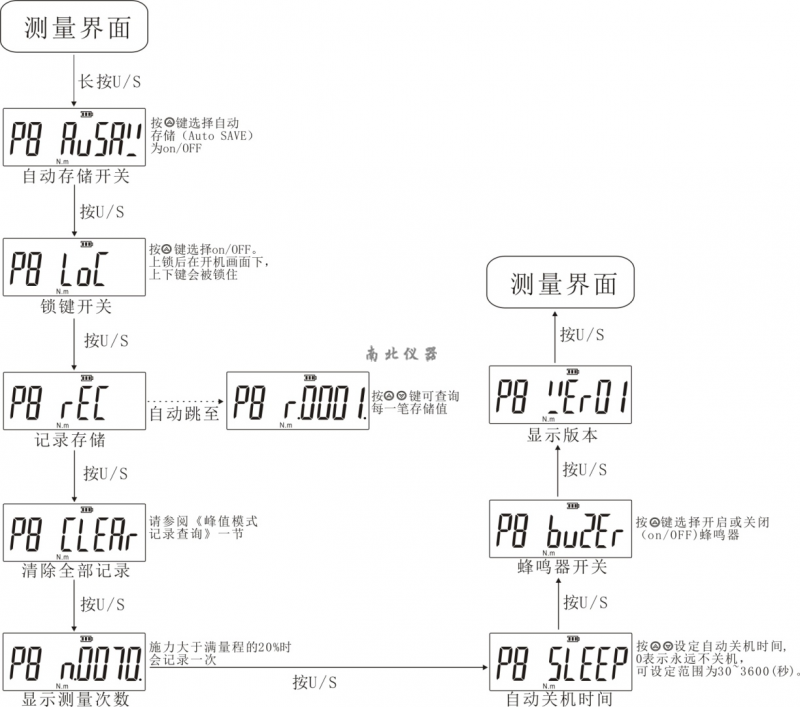

三、菜單功能簡介

3.2、預設工作項設置

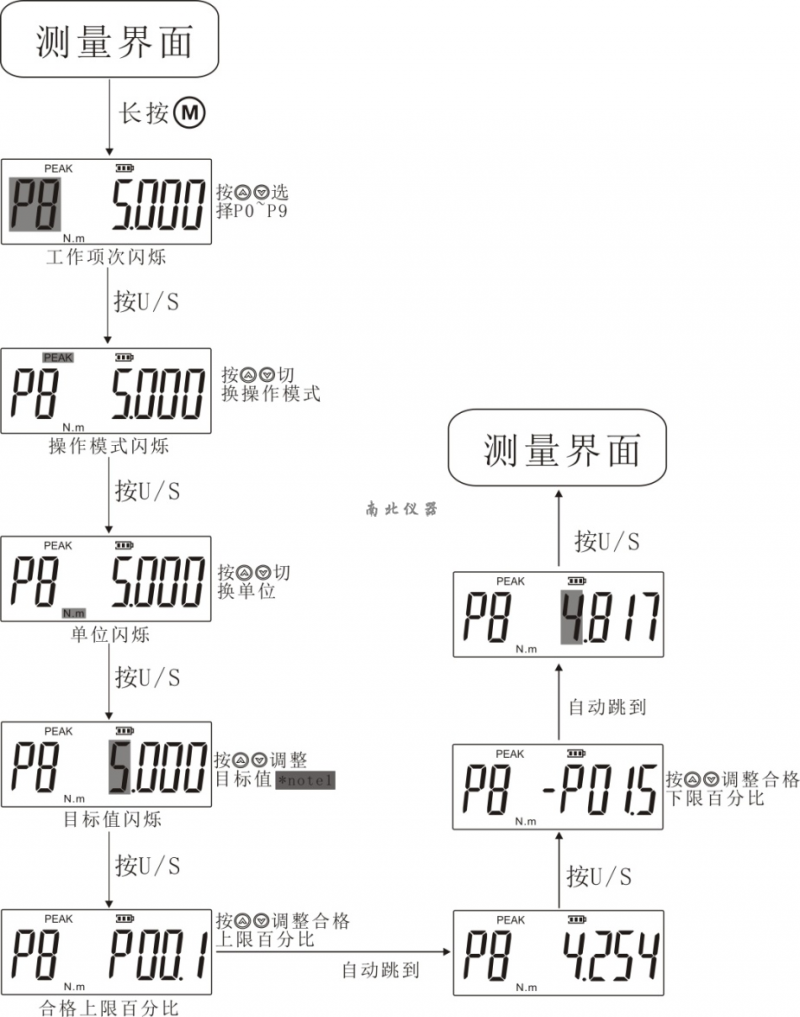

本儀器提供P0至P9十組預設工作項，可分別設定操作模式、單位、目標值與合格上下限百分比。

*note1:目標值若設為滿量程（例如滿量程為5）時，設置上限百分比時按向上鍵無反應，目標值數值需在上限值和下限值之間。

3.3、選擇預設工作項

3.4、選擇扭矩單位

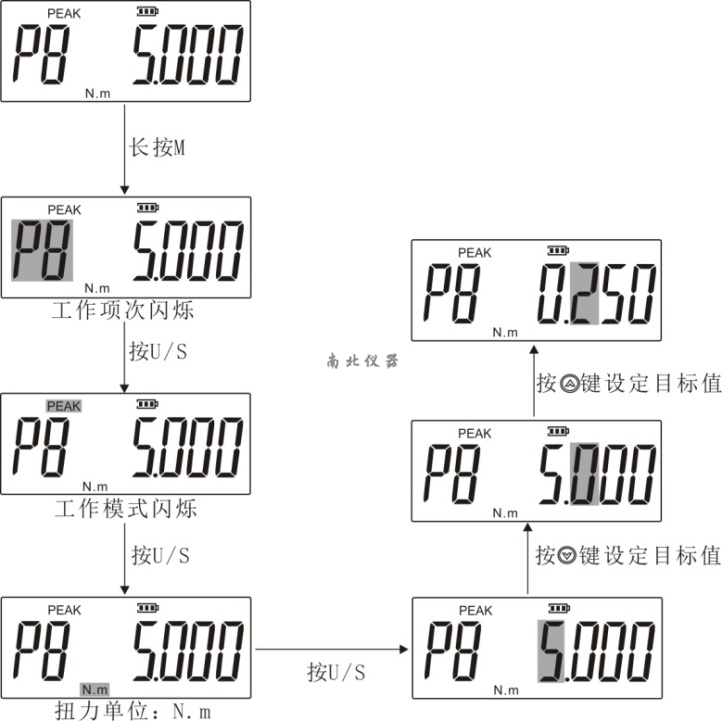

3.5、調整目標扭矩

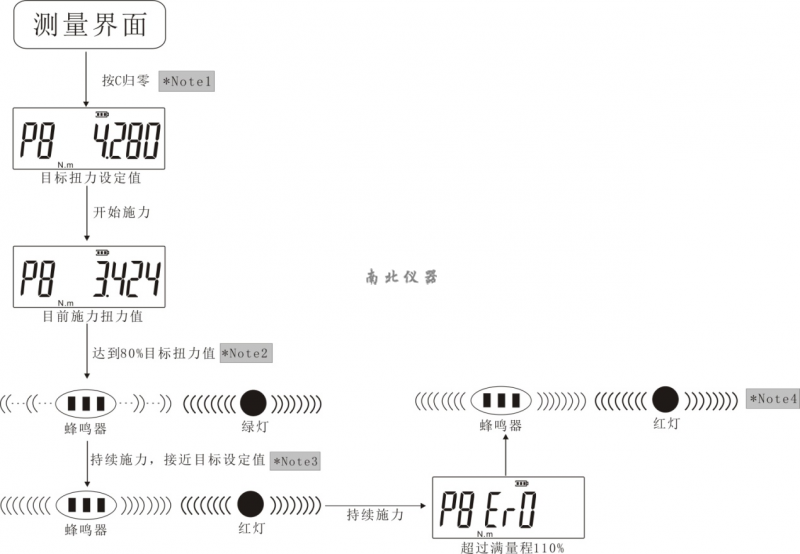

3.6、實時模式操作步驟

*Note1:若出現“Er0”畫面，表示此扭矩傳感器曾經施力超過滿量程扭矩值110%，請按“C”。

*Note2:當施力扭矩值達到目標扭矩值80%時，綠色LED警示燈開始顯示，蜂鳴器間歇性鳴叫。

*Note3:當施力扭矩值達到目標扭矩值時，紅燈亮，蜂鳴器長鳴。

*Note4:當施力扭矩值達到滿量程110%時，紅燈亮，蜂鳴器長鳴，屏幕出現“Er0”，請停止施力并按“C”歸零。

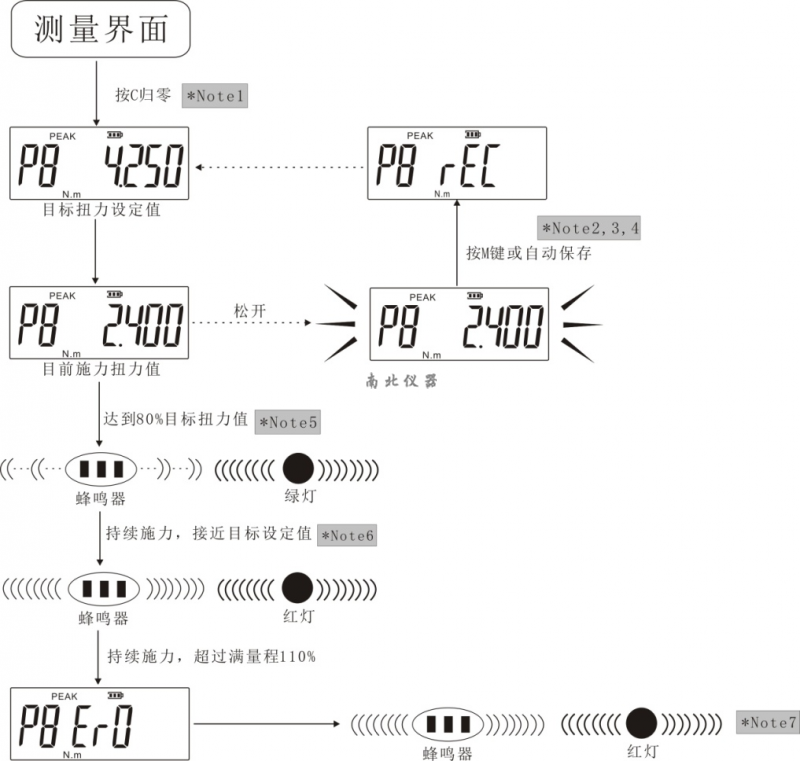

3.7、峰值模式操作

*Note1:若出現“Er0”畫面，表示此扭矩傳感器曾經施力超過滿量程扭矩值110%，請按“C”。

*Note2:若菜單已設置Auto SAVE時，峰值閃爍8秒后自動儲存。

*Note3:若儲存容量已滿，筆記錄值會被刪除，新的記錄值儲存于Z后一筆，以此類推。

*Note4:可搭配合格判定功能使用，檢測點合格值合格判定：

超過合格上限百分比：判定不合格，紅燈恒亮。

低于合格下限百分比：判定不合格，綠燈恒亮。

在合格上下限百分比內，判定合格，紅燈及綠燈恒亮。

*Note5:當施力扭矩值達到目標扭矩值80%時，綠色LED警示燈開始顯示，蜂鳴器間歇性鳴叫。

*Note6:當施力扭矩值達到目標扭矩值時，紅燈亮，蜂鳴器長鳴。

*Note7：當施力扭矩值達到滿量程110%時，紅燈亮，蜂鳴器長鳴，屏幕出現“Er0”，請停止施力并按“C”歸零。

3.8、Z大值操作步驟

3.8.1、操作步驟同峰值模式。

3.9、峰值模式記錄查詢

*Note1:若是無記錄值，則顯示“NONE”。

四、保養(yǎng)及存儲

4.1、為了維持良好精度，建議大約每一年需要重新校正一次。

4.2、使用超過滿量程值可能會造成本產品損壞或喪失精度（超過滿量程扭矩值110%）。

4.3、不要把扭矩測試儀當做敲擊工具使用。

4.4、使用前請確定各組件已正確連接。

4.5、請勿重壓LCD屏幕。

4.6、請勿使用有機溶劑清潔測試儀，如酒精或是油漆稀釋劑。

4.7、請勿使用未經許可的插座或配件。

4.8、請勿試圖拆卸或修理此測試儀，否則可能損壞測試儀。

4.9、在不使用測試儀時，此產品應存放在適當的位置。

4.10、不要用潮濕的手觸摸電源插頭，以避免造成觸電之可能。
