AWGC1-060可換頭數顯扭矩扳手

AWGC1-060可換頭數顯扭矩扳手

一、概述

1.1主要用途及適用范圍

       AWGC可換頭數顯扭力扳手有別于一般的扭力扳手，其自帶的棘輪頭可更換為開口頭、梅花頭、活動開口頭等插件，擁有強大的操作功能，包含扭力設定；單位設定；模式設定；數值儲存；數值清除；數值輸出以及用戶校正功能。易于操作，通過安裝數字顯示屏降低了對操作人員的要求。適用于汽車行業、機械行業等的螺栓緊固及控制。

1.2 功能特點

    1.2.1  頭部可更換

       1.2.2  數顯扭力讀取值

       1.2.3  順時針±2%，逆時針±2.5%精度（在z大操作范圍的20~100/%）

       1.2.4  順時針及逆時針均可操作

       1.2.5  峰值保持及實時模式

       1.2.6  蜂鳴器及LED指示（達到預定扭力值時）

       1.2.7  四種工程單位（ft.lb、in.lb、N.m、kgf.cm）

       1.2.8  100筆可儲存記錄值

       1.2.9  通訊功能

       1.2.10  5分鐘自動關機

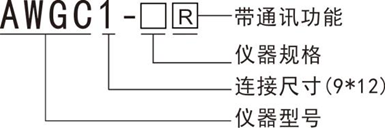

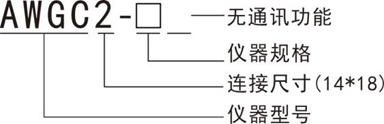

1.3 產品型號選型

型號：

①：z高精度

②：是否帶通訊功能

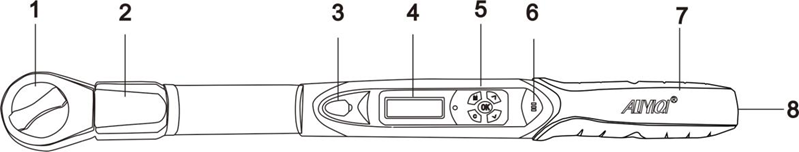

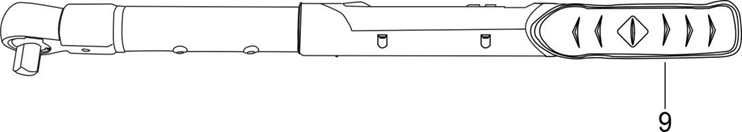

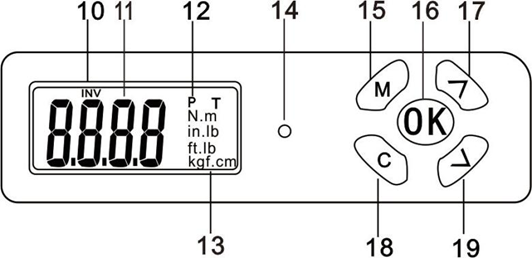

二、各部件功能及名稱

1、預裝棘輪頭（可換）                                      2、傳感器

3、通訊孔                                                                  4、LCD屏幕

5、按鍵                                                                      6、蜂鳴器

7、電池盒                                                                  8、電池蓋

9、握把                                   10、測試方向（無顯示：正向；INV：反向）

11、扭力值顯示                            12、P（峰值模式）、T（實時模式）

13、單位（N.m、in.lb、ft.lb、kgf.cm）         14、LED指示燈

15、設置菜單/選擇按鍵                     16、確定/存儲按鍵

17、向上選擇按鍵                          18、電源/取消/清零按鍵

19、向下選擇按鍵

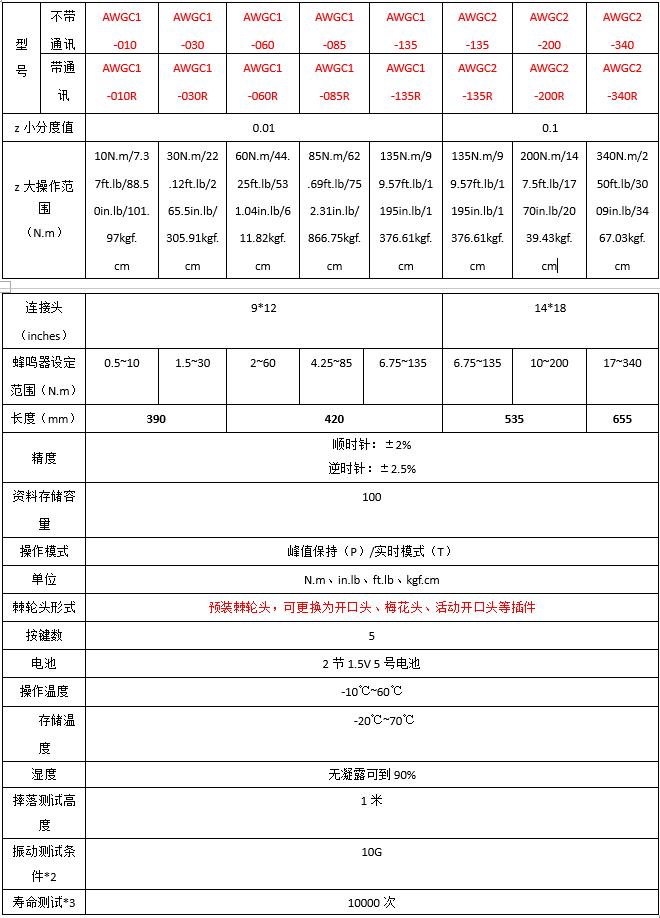

三、產品技術規格

*：請參閱表格后面的批注

注意：

*1、精度保證范圍是在z大操作值的20%到100(%)，且z后一位數為±1不計。扭力精度是常態值。校正精度以握把上五條凹槽的中間凹槽為校正點。為了確保精度，建議每年校正一次。

*2、壽命測試包括水平試驗和垂直試驗。

*3、“一次”是指將扳手從0N.m施力至該扳手z大操作設定值，然后再回到0N.m。

四、使用扳手前注意事項

4.1、置入電池

4.1.1、將電池蓋取出。

4.1.2、置入兩個五號電池到電池盒中，請注意正負極方向。

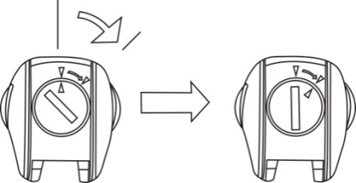

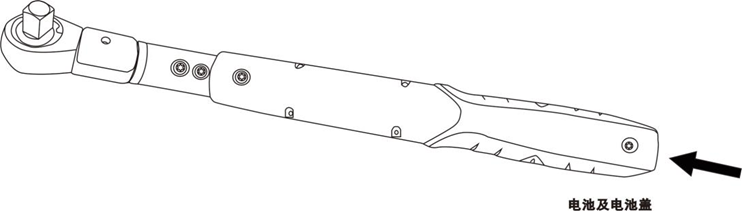

4.1.3、蓋上電池蓋，并將電池蓋旋轉至如下、下圖所示的位置。

4.2、打開電源和重置

4.2.1、按“C”鍵打開扳手電源

4.2.2、電源打開后，在使用之前，按“C”鍵重置扳手

注意：

1、如果扳手在開啟電源之前就已經有外力施加在扳手上，開啟電源/重設后，會有一個偏移值顯示在屏幕上。

2、“N.m”和“T”是從EEPROM載入。一旦使用者更改單位或模式，將會永遠存在EEPROM。

4.3、在睡眠時喚醒扳手

4.3.1、扳手為了省電，如無操作。大約在5分鐘后會進入睡眠模式。按“C”鍵可喚醒扳手

4.4、低電壓保護

4.4.1、如果系統偵測電池電壓低于2.2V時，扳手會切斷電源；扳手電壓低于2.2V時 ，扳手會自動關機。

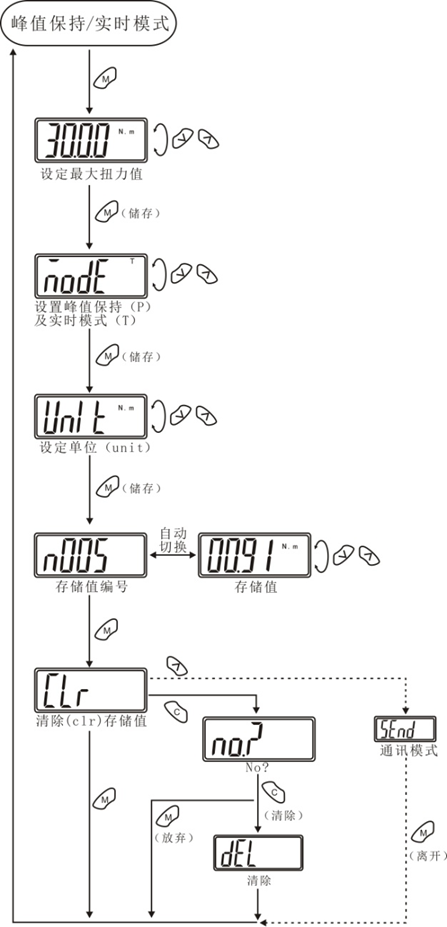

五、設定

注意：

1、如果存儲器沒有資料時，屏幕顯示“n000”,然后自動切換到存儲值“0000”。

2、通訊模式是用來上傳記錄至電腦用的。

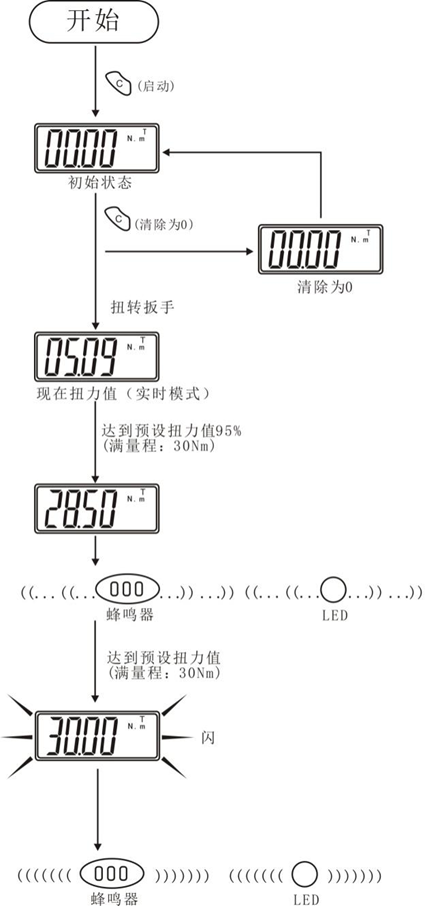

 六、實時模式

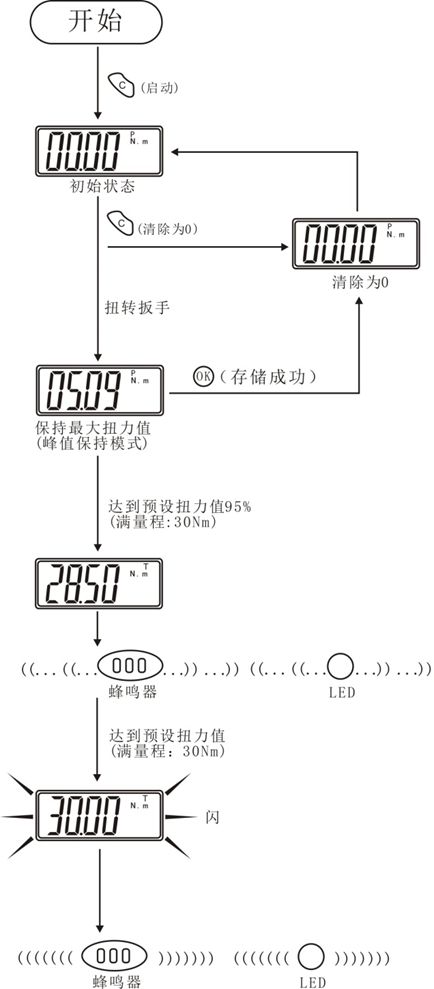

七、峰值保持模式

八、通訊功能

8.1、連接通訊線

8.1.1、關閉扳手電源后，使用附屬的通訊線連接電腦通訊孔與扳手。

8.2、上傳存儲值

8.2.1、確定已接妥PC與扳手。

8.2.2、按壓扳手操作模式至“”。（參考“設定”章節）

8.2.3、在PC上啟動上傳軟件。

8.2.4、在上傳軟件，首先選擇正確的Com No并且點擊“Port Open”打開端口。

8.2.5、下一步，點擊upload鍵以傳送存儲值至電腦。

8.2.6、z后，點擊“Export”，系統會自動以Excel的格式打開上傳的數據。

8.2.7、選擇合適的存儲路徑保存你所上傳的數據表格。

九、保養與儲存

9.1、注意:

       為了維持良好精度，建議大約每一年需重新校正一次。

9.2、過扭力可能會造成損壞或精度損失（超過z大扭力范圍105%）。

9.3、請勿將扳手劇烈搖晃或將扳手摔落地上。

9.4、不要把扳手當鐵錘使用。

9.5、請勿將扳手放在高溫、高濕度或是太陽直射的地方。

9.6、請勿在靠近水的地方使用扳手。

9.7、如果不小心將扳手弄濕，請立刻用干毛巾擦干。海水中的鹽分可能會破壞扳手。

9.8、請勿使用有機溶劑清潔扳手，如酒精或是油漆稀釋劑。

9.9、請勿將扳手靠近磁性物體。

9.10、請勿將扳手放置在灰塵或是砂子很多的地方，這會導致扳手嚴重的破壞。

9.11、請勿重壓LCD屏幕。

十、電池處理

10.1、如果長時間不使用扭力扳手時，請將電池取出。

10.2、當您需要長途旅行或是身處寒冷地區時，請準備備用電池。

10.3、請勿混合使用不同廠牌的電池，也請勿將新舊電池混合使用。

10.4、汗水、油污等會阻礙電池電極的接觸，請在放入扭力扳手前，將電池擦拭干凈。

10.5、請將使用完的電池丟棄在zhi定回收處。請勿將電池置入火中。

十一、隨機附件明細表
