一、概述

1.1主要用途及適用范圍

AZGH繩索張力計是一款在線測量電線電纜、光纖和繩索等張力的儀器，適宜在高鐵行業、電力行業、通信行業、交通運輸行業、建筑行業、游樂場等凡涉及銅絞線張拉力測量時使用。也適用于各大科研院校、檢測機構等場合。

1.2產品特點

1.2.1在線測量：測量繩索時繩索不需拆卸，可在線測量具有張緊力的繩索，實時加載繩索張力時，可在線觀察實時張力。

1.2.2便攜式：儀器采用高強度鋁合金結構，重量輕、體積小、攜帶方便，測量繩索張力時，一人便可完成suo有操作。

1.2.3 操作方便：儀器加載機構采用杠桿結構，只需要將儀器手柄推到底就可以正確測量繩索張力；操作簡便，一個人在30秒內就可完成一次測量。

1.2.4 儀器性能穩定，測量精度高，當被測繩索規格與力計中儲存的繩索號一致時，在可定量程內，測量精度可達5%。

1.2.5儀器內置3種預設規格繩索，測量時只需選擇相應的繩索號即可。

1.2.6數顯顯示力值，儀器采用LCD顯示測量力值，讀數更加方便。

1.2.7三種單位切換：儀器可切換N、Kgf和Lbf三種力值。

1.2.8儀器可保存383組測量數據，保存的數據可通過電腦導出。

1.3品種、規格

1.3.1 銅絞線張力計內置規格表

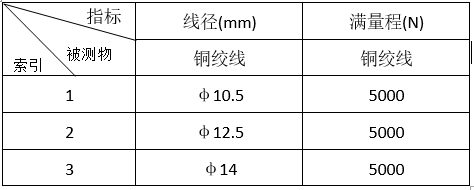

1.3.1.1 AZGH-A-5000G繩索張力計內置規格如下表:

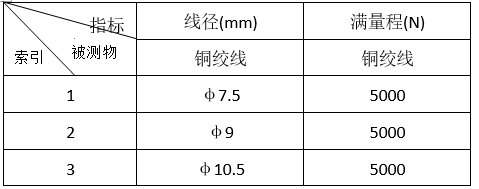

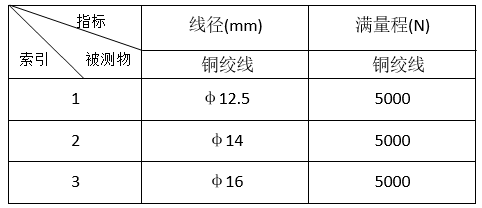

1.3.1.2AZGH-B-5000G繩索張力計內置規格如下表：

1.3.1.3AZGH-C-5000G繩索張力計規格如下表：

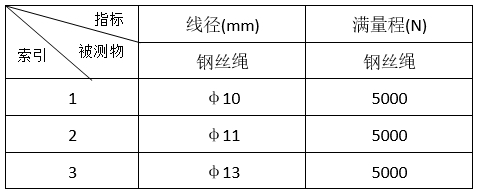

1.3.2 鋼絲繩張力計內置規格表

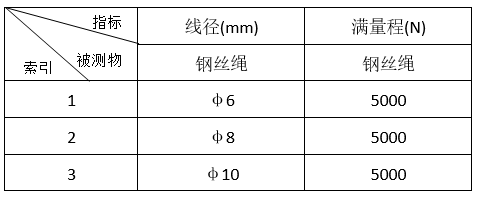

1.3.2.1AZGH-A-5000S繩索張力計內置規格如下表:

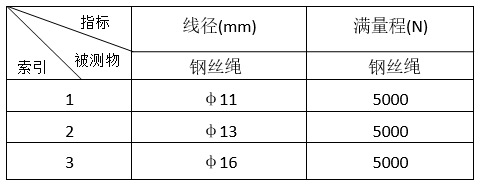

1.3.2.2 AZGH-B-5000S繩索張力計內置規格如下表：

1.3.2.3AZGH-C-5000S繩索張力計規格如下表：

1.4產品技術參數

1.4.1分度值：1N

1.4.2精度：±5%

1.4.3電源：7.2V 鎳氫電池組

1.4.4 充電器：輸入AC100~240V 50Hz 輸出：DC 12V 500mA

1.4.5采樣率：10Hz

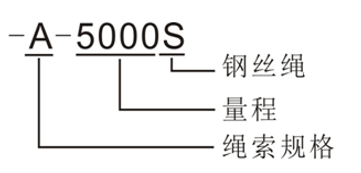

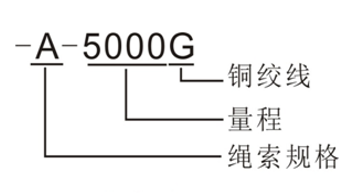

1.5型號的組成及其代表意義

二、產品整體結構

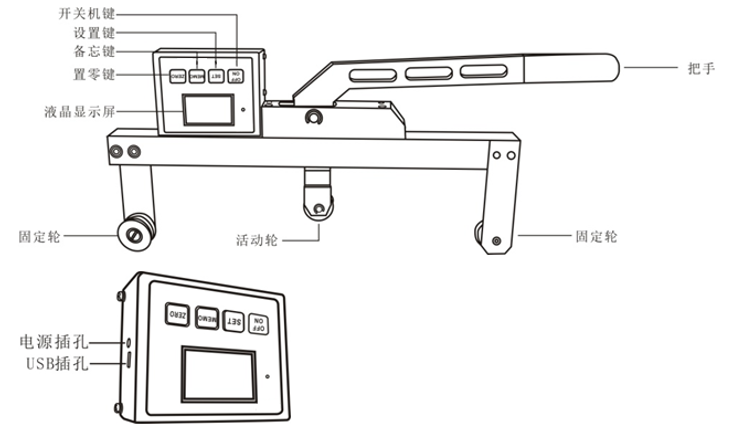

2.1 外形結構

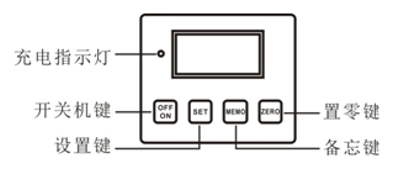

2.2 液晶屏功能

2.2.1開關機鍵：按此鍵時，電源打開或關閉。

2.2.2設置鍵：用戶在測量界面時可以通過此鍵進入設置界面，并且在設置數據時按此鍵保存數據。

2.2.3備忘鍵：在測量界面時有保存測量數據的功能；在測量界面時長按此鍵可查看保存數據；進入設置界面時，具有上移功能。

2.2.4置零鍵：在測量界面時，按此鍵屏幕上的測試值會被歸零，在設置數據時，按此鍵可返回到設置界面。

2.2.5充電指示燈：插入充電電源時，電源未滿顯示紅燈，充滿后顯示綠燈。

三、使用和操作

3.1 使用前的準備和檢查

3.1.1檢查電量，若不足，需充電后再使用。

3.2 使用中的操作及說明

3.2.1設置項

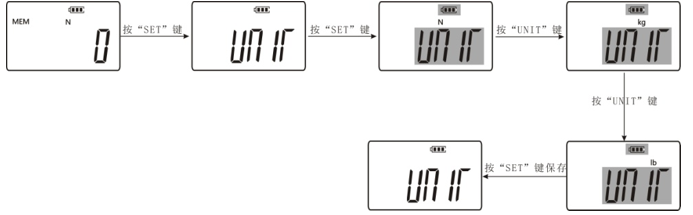

3.2.2單位設置：開機后，進入測量界面，按“SET”鍵進入設置界面，再按一次“SET”鍵進入單位設置中，按下“MEMO”鍵進行單位選擇，保存所需的單位后，按“SET”鍵保存并退出到設置界面。如下圖所示：

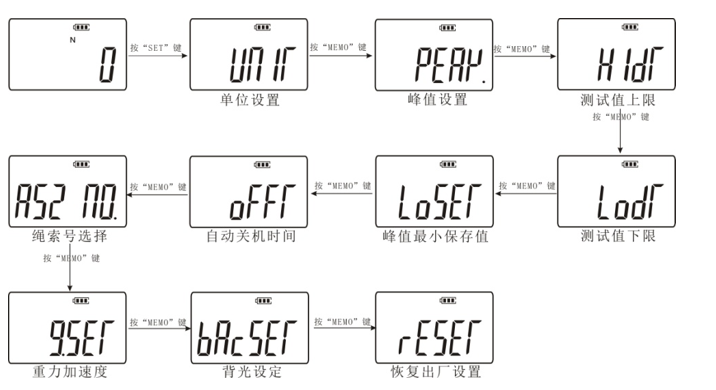

3.2.3峰值設置：上步操作完成后，按“MEMO”鍵選擇“PEAK”，進入后按“MEMO”在“PEAK”（峰值模式）、無此字符顯示（表示實時荷重值模式）二種模式之間相互切換，選擇所需模式，再按“SET”鍵保存并進入下一功能設置，如下圖所示：

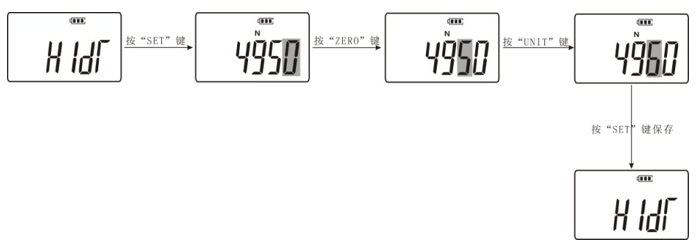

3.2.4上限值設置：按“SET”鍵進入上限值設置，按“ZERO”鍵和“MEMO”鍵進行數字調整，選擇所需數值，再按“SET”鍵保存并進入下一步功能設置，如下圖所示：

3.2.5下限值設置：按“SET”鍵進入下限值設置，按“ZERO”鍵和“MEMO”鍵進行數字調整，選擇所需數值，再按“SET”鍵保存并進入下一步功能設置。

3.2.6峰值Z小保存值：峰值模式下，當前值小于該值時，峰值將不被保存。按“SET”鍵進入峰值Z小保存值設置，按“ZERO”鍵和“MEMO”鍵進行數字調整，選擇所需數值，再按“SET”鍵保存并進入下一步功能設置。

3.2.7自動關機時間設定：可設定1分鐘到9999分鐘自動關機，也可設置“0000”不關機。本機默認設置為30分鐘。按“SET”鍵進入自動關機時間設置，按“ZERO”鍵和“MEMO”鍵進行數字調整，選擇所需數值，再按“SET”鍵保存并進入下一步功能設置。

3.2.8索號檔位選擇：按“SET”鍵進入“索號檔位選擇”設置，按“MEMO”選擇所需的檔位，按“SET”保存，儀器自動關機，重新開機即可。

3.2.9重力加速度設定：用戶可根據本地區的位置設定重力加速度值，默認值為9.800。

3.2.10背光功能設定：在此設置項目下，用“MEMO”鍵選擇，若選擇“YES”表示開啟背光功能，選擇“NO”表示關閉背光，選定后按“SET”鍵保存并返回到設置項目界面。

3.2.11恢復出廠設置功能：在此設置項目下，按“SET”鍵即可恢復出廠設置，機器關機。若使用機器重新開機即可。

3.3測試

3.3.1打開開關。

3.3.2根據被測繩索的外徑，選擇索號檔位。（參照上面規格表）

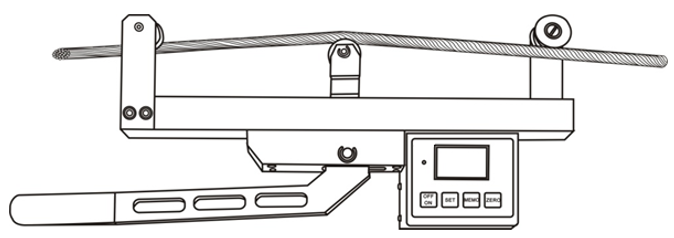

3.3.3將被測繩索通過活動輪，兩固定輪與繩索wan全接觸，如下圖所示:

3.3.4將被測繩索壓緊在活動輪上，旋緊把手，顯示的數值即為被測繩索的實際張緊力力值。

3.4保存數據的導出

3.4.1儲存數據

按“MEMO”鍵數據會被儲存起來，當無數據保存時，顯示屏上并無任何顯示。當有數據被保存時，便顯示MEM。長按“MEMO”鍵查看保存數據時，“MEM”閃爍，先出現保存次數，2秒后自動出現保存數值。按“ZERO”鍵可退出查看界面直接進入測試。也可將數據輸入電腦作分析處理。本機可儲存383組數據。當超過383組數據時，之后的數據將不會被保存。

四、保養和保修

4.1 日常維護、保養

4.1.1請使用配套的充電器充電，否則會引起電路故障，甚至引發火災。

4.1.2不要使用充電器額定電壓以外的電源，否則可能會引起電擊或火災。

4.1.3不要用濕手拔出或插入插頭，否則可能會導致觸電。

4.1.4不要拉拽充電器的電源線來拔出插頭，以免電線被扯斷而遭電擊。

4.1.5請用柔軟的布來清潔本機。將布浸入泡有清潔劑的水中，擰干后再清除灰塵和污垢。

注意：不要使用易揮發的化學物質來清潔本機（如揮發劑、稀釋劑、酒精等）

4.2 運行時的維護

4.2.1不要超出Z大量程來使用本儀器。否則可能導致傳感器損壞，甚至發生事故。

4.2.2當測試值超過量程時，蜂鳴器會連續鳴叫，此時請快速解除所加之載荷或降低負荷。

4.3 長期停用時的維護和保養

4.3.1請在規定的溫濕度范圍內使用及儲存，否則可能造成儀器故障。

五、包裝清單
