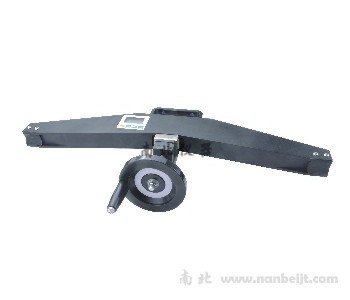

DGZ-3000電梯繩索張力儀

DGZ-3000電梯繩索張力儀

  電梯繩索張力儀主要應用于電梯曳引鋼絲繩的張力測試。在電梯安裝.驗收和年檢過程中，通過對每條曳引鋼絲繩張力的測試調整，使其張力盡可能一致，從延長曳引輪的使用壽命，并使電梯鋼絲繩運行更加平穩。此張力儀同時還可應用于橋用吊索.桿塔接線.架空導線.索引鋼絲繩等涉及鋼索張力的測試。

一、          功能特點：

1、高精度高分辨率，6位大屏幕顯示；

2、三種顯示方式可供選擇——Z大程度提高測試效率；

3、N（牛頓）、kg（公斤）、lb（磅）三種計測單位可供選擇、相互換算；

4、峰值保持功能。保持峰值顯示直至手動清零；

5、自動峰值功能，保持顯示峰值3秒后自動解除；

7、可設定上下限及比較值做統計分析。超過比較值蜂鳴報警；

8、數據儲存功能，可儲存896個測試值；

9、數據輸出功能，可將數據通過數據線輸入電腦做各種分析；

10、綠色環保，50分鐘無操作自動關機。

11、高品質充電電源。充電電壓從100V至 240V可用，可適應國內、國外絕大多數地區。還有短路、漏電、過載保護功能；

二、          傳感承力機體結構尺寸圖見表一、儀器型號規格表見表二

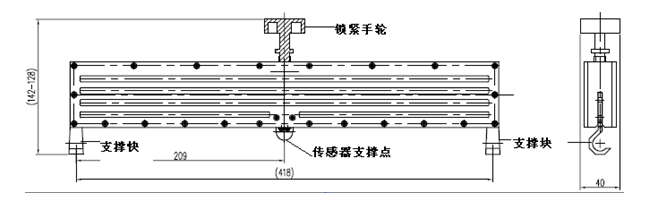

1、  傳感承力機體尺寸圖

2. 儀器規格型號

三、          結構名稱：

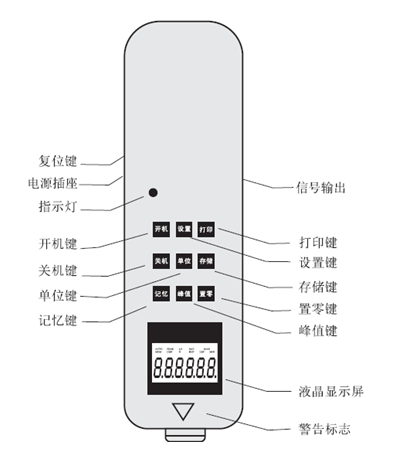

1、  結構名稱圖

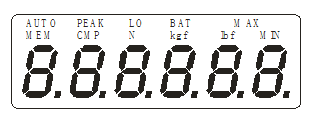

四、          屏幕顯示說明

1、PEAK

   當“PEAK”顯示時，表示Peak mode（峰值保持模式）,顯示屏顯示峰值直至手動零；當“AUTO  PEAK”顯示時，表示“auto peak”（峰值保持自動解除模式），顯示峰值3秒后自動清零；當沒有顯示“PEAK”時，表示“track mode”（實時荷重值模式），屏幕上的數值隨荷重的變化而變化；

2、LO  BAT

   電池電壓降到7.0V以下時，屏幕上出現“LO  BAT”，提示電壓不足，需重新充電（充電時仍可測試）；

3、MEM

   有資料被儲存記憶時，“MEM”會顯示。按“DATA ”鍵查看記憶數據時，MEM”閃爍；

4、CMP

   比較功能。

   當通過CPDT設定比較值（祥見后面相應說明）時，此功能激活?！?/span>CMP”顯示。比較值默認為滿量程，使用時可根據需要另行設定。

五、          按鍵說明(見下圖)

1、“開機”鍵

   按此鍵時，電源打開，同時“電源”指示燈會亮起來（充電時此指示燈也會亮起），型號會顯示出來。開機后，在按“置零”鍵清零前，屏幕上可能會有類比信號的零點漂移數值顯示，只需按“置零”鍵清零即可；

2、“關機”鍵

   無論何時按此鍵時，電源關閉。但儲存的記憶數據不會消失；

3、“記憶”鍵

   按此鍵時，存儲的測試數據（記憶數據）會依次被調出來顯示于屏幕上，此時“MEM”字樣閃爍——=shou先顯示記憶次數，2秒后自動顯示記憶數據。按“峰值”鍵可退出記憶；

4、“單位”鍵

   按此鍵可執行計測單位的切換， 可循環顯示N（牛頓） 、kg（公斤）、lb（磅）三種單位。在測試數據顯示狀態下, 也可完成同一數值的單位換算。

5、“峰值”鍵

   每按此鍵一次會有“PEAK”顯示、“AUTO  PEAK”顯示或“PEAK”消失的切換—亦即峰值保持、峰值保持自動解除、負荷實時值模式的切換；

6、“打印”鍵

   測試狀態下按此鍵可以180度翻轉屏幕。

   在“MODE”設置狀態時，按此鍵可使閃爍的數字在“0”和“9”之間變化；

7、“存儲”鍵

   按此鍵時，屏幕上顯示的測試數據會被儲存起來。儲存的數據可利用“記憶”鍵調出，可用“置零”鍵清零消除，亦可利用“通訊”鍵輸出至電腦作分析處理或打印。

   當機內有測試數據被儲存時，“MEM”顯示；

8、“置零”鍵

   按此鍵時，屏幕上的測試值會被歸零。

※ 當本機有超過量程 20%的負荷存在時，按 “置零 ”鍵無法清零，此時需選用較輕的夾具或解除所加的負荷，再次清零；

※ 按住此鍵4秒鐘，存儲的測試數據可以全部清除（某些狀態下可能無法清除，則關機后重新開機再執行此功能，即可清除全部記憶數據）。

9、“設置”鍵

  詳細的設定請參照“機能設定”中各種設定方式的說明。

六、          MODE機能設定：

開機狀態按下“設置”鍵，此時會有設定的項目顯示出來，Z初顯示出來的是“TEST”()，2秒后自動出現數字設定窗口。利用 “打印” 鍵和“存儲”鍵，設定測試模式；然后再按“設置”鍵，依次出現“ AODT”()，“LODT”()，“HIDT”()，“CPDT”()，數字設定窗口都在各自對應的項目出現2秒后自動顯示，利用“打印”鍵和“存儲”鍵設定所需參數?！?/span>Setend”顯示，表示設定結束，進入測試狀態。

0001　標準測試模式

此模式下可設置三種狀態，即荷重實時值狀態、 峰值保持狀態和自動峰值狀態。當顯示屏上沒有“PEAK”字樣時，為荷重實時值狀態 , 測試值隨荷重的變化而變化；按“峰值”鍵， 顯示“PEAK”字樣時， 為峰值保持狀態，所顯示的測試值為測試中的Z大值，需手動清零；再按一次“峰值”鍵,“AUTO PEAK”顯示， 為自動峰值狀態，所顯示的測試值為測試中的Z大值， 且保持顯示3秒鐘后自動消失歸零，即可進行下一次測試。

AODT   感應值設定

在測試時，設定感應值 Fa。數值超過感應值，表示開始測試，之后數值低于感應值，表明推力測試結束；

LODT   測試值下限設定

設定測試值下限，低于下限為超出范圍，“MIN”顯示。

HIDT   測試值上限設定

設定測試值上限，高于上限為超出范圍，“MAX”顯示。

CPDT   比較值設定

當測試值超過設定的比較值時，蜂鳴器報警。

用戶在調試不明時，（Z好關機后重新開機狀態下）按住“設置”鍵四秒鐘以上，聽到“嘀”聲后松開手，儀器能回到出廠默認值狀態。

七、          測試

1.先按“開機”鍵開機，按“置零”鍵后，按“峰值鍵”選擇測量模式（實時荷重值模式、峰值保持模式、峰值保持自動解除模式）。

2.將鎖緊手輪松開，被測電梯繩索通過承力機體的傳感器支撐點，兩支撐塊與繩索wan全接觸。

3. 再將鎖緊手輪鎖緊，儀表會自動抓取數據，此數據即為繩索的張力。

4、測試完成后，卸下負荷，關閉電源，將各物件清潔后放回工具盒內，以備下次使用。

八、          儲存（記憶）資料

1、儲存資料

    只有在峰值保持（PEAK）狀態下，測試完成后，按“存儲”鍵資料會被儲存起來，顯示屏上會有“MEM”字樣顯示，儲存的記憶資料在關機后也可保存。用“記憶”鍵查看記憶資料時，“MEM ”閃爍，先出現記憶次數，2秒后自動出現記憶數值。按“峰值”鍵可退出記憶直接進入測試。也可將數據輸入電腦作分析處理。本機可儲存896個數據。當“O.E”顯示時，表示第897個數據不能再儲存。

2、記憶清除

   在一般荷重顯示狀態時，按“清零”鍵四秒以上，全部的記憶資料會被清除掉，“MEM”字樣消失。

   本機可連接電腦，將測試數據輸入電腦。 查看、打印測試次數、平均值、Z大值、Z小值以及判別測試結果是否符合設定要求。

九、          安全注意事項：

注意事項

    如果操作錯誤，可能會損壞本儀器或?qū)е聡?yán)重的事故。本說明書中指出了預防事故發生的重要事項和儀器的使用方法， 請在使用前仔細閱讀此說明書，閱讀后妥善保存，以備再次閱讀。

    如果是測試沖擊負荷請選用Z大負荷比所要測試的沖擊負荷大一倍的機型；

jing告事項

1、在破壞性測試時，應戴上保護面具和手套以防測試過程中發生的飛濺物質傷及人體；

2、不要超出Z大量程來使用本儀器。否則可能導致傳感器損壞，甚至發生事故；

3、當測試值超過量程的105％時, 蜂鳴器會連續鳴叫, 此時請快速解除所加之載荷，或降低負荷；

安全事項

1、  請使用配套的充電器充電，否則會引起電路故障，甚至引發火災；

2、  不要使用充電器額定電壓以外的電源，否則可能會引起電擊或火災；

3、  不要用濕手拔出或cha入插頭，否則可能導致觸電；

4、  不要拉拽充電器的電源線來拔出插頭，以免電線被扯斷而遭電擊；

5、  請用柔軟的布來清潔本機。將布浸入泡有清潔劑的水中，擰干后再清除灰塵和污垢；

注意：不要使用易揮發的化學物質來清潔本機( 如揮發劑、稀釋劑、酒精等)

6、  請勿在以下環境中操作本機

（1）     潮濕的環境；

（2）     多塵的環境；

（3）     使用油或化學品的地方；

（4）     周圍有震源的地方。

7、  請在規定的溫濕度范圍內使用及儲存，否則可能造成儀器故障；

8、  不要自行拆卸修理或改造本機 ，這些行為可能引起儀器yong久性故障；

9、  其他安全生產需注意的未盡事項。

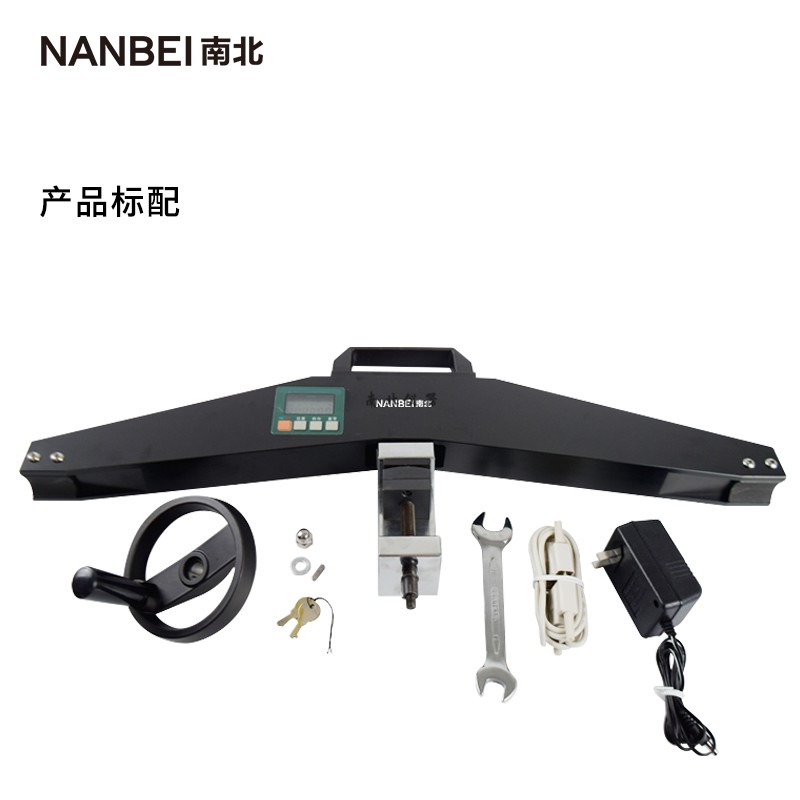

十、          隨機附件明細表
