HD-2T簡易型繩索旁壓張力計

HD-2T簡易型繩索旁壓張力計

HD 簡易型繩索張力計是測量風塔、信號發射塔、電力傳輸系統等繩索拉力的一種zhuan用儀器。具有高精度、易操作、攜帶方便等優點。更具有各種測試模式，方便測試者使用，且可將測試數據儲存并輸入到電腦作統計分析。用戶還可自行輸入使用地的重力加速度值，使測試更為精確。

一、功能特點：

1.1 具有高精度高分辨率：大屏幕液晶顯示，有背光功能（背光適合夜間使用），并具有屏幕數字正、倒反轉功能；

1.2 具有電池容量顯示：分3格、2格、1格，電量過低時儀器自動關機；

1.3 具有重力加速度設置功能：用戶可自行輸入使用地的重力加速度精確值，使測試時更為精確；

1.4 具有峰值保持功能：保持峰值顯示直至手動清零；

1.5 具有自動峰值功能：保持顯示峰值10秒后自動解除；

1.6 具有特大記憶儲存功能：可儲存447個測試值；

1.7 具有數據輸出功能：可將數據通過數據線輸入電腦做各種分析；

1.8 具有自動關機時間設置：自動關機時間設置可設定10分鐘到90分鐘自動關機；10分鐘無操作自動關機,10分鐘為默認情況下，可以將自動關機設置成所需的自動關機時間，自動關機設置為0時，將不會自動關機。

1.9 具有高品質充電電源：充電電壓從100V至 240V可用，可適應國內、國外絕大多數地區；

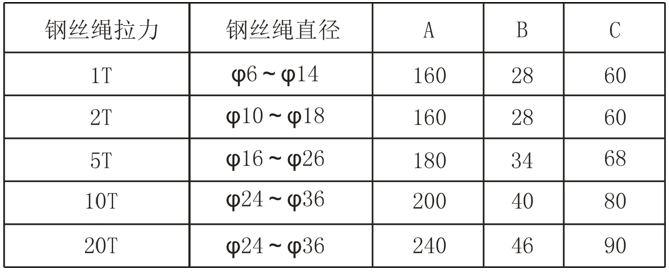

二、傳感器規格表

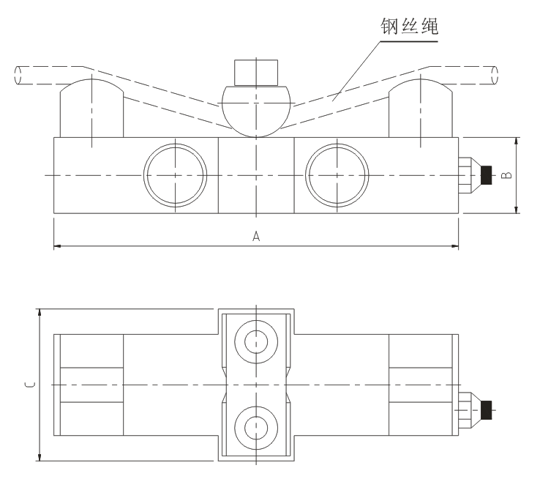

三、工作原理：（如右圖所示）

被測物兩端有一個F1的拉力時，在被測繩索三個作用點上分別存在三個力F2、F12和F，根據力的原理可計算出F與兩端拉力F1的比例關系，測量出F力的大少即可測量出兩端F1力值的大小。

四、安全注意事項

注意事項

    如果操作錯誤，可能會損壞本儀器或?qū)е聡?yán)重的事故。本說明書中指出了預

防事故發生的重要事項和儀器的使用方法， 請?jiān)谑褂们白屑?xì)閱讀此說明書，閱讀

后妥善保存，以備再次閱讀。

    如果是測試沖擊負荷請選用Z大負荷比所要測試的沖擊負荷大一倍的機型。

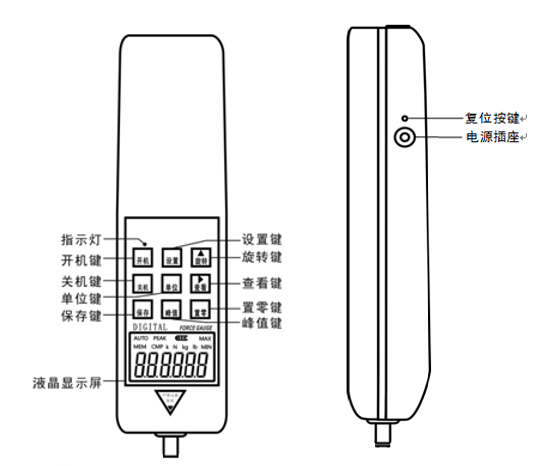

結構示意圖：

按鍵說明

4.1 “開機”鍵：

     按此鍵時，電源打開，型號會顯示出來。開機后，在按“置零”鍵清零前，屏幕上可能會有類比信號的零點漂移數值顯示，只需按“置零”鍵清零即可。

4.2 “關機”鍵：

     在開機狀態下，按此鍵時，電源關閉，但儲存的保存數據不會消失。在開機啟動時（也就是顯示型號且未顯示測量界面0.0時），此時按關機鍵是無法響應的。

4.3 “保存”鍵：

     在峰值測量界面狀態下按此鍵可使屏幕上顯示的測試數據被儲存起來；在功能設置界面狀態下按此鍵可保存設置的參數。當機內有測試數據被儲存時，“MEM”顯示。本機可儲存447個數據。

4.4 “峰值”鍵：

     每按此鍵一次會有“PEAK”顯示、“AUTO PEAK”顯示或“PEAK”消失的切換—亦即峰值保持、峰值保持自動解除、負荷實時值模式的切換。

4.5 “單位”鍵：

     按此鍵可執行計測單位的切換，可循環顯示KN、Kkg、klb三種單位。在測試數據顯示狀態下, 也可完成同一數值的單位換算。

4.6 “設置”鍵：

     在實時測量界面按此鍵可進入設置項界面；在設置項界面時，按此鍵可進入需要的設置選項。

4.7 “旋轉”鍵：

     此鍵只在測試界面有效，當按下此鍵時，屏幕顯示的測量值將翻轉180度。

4.8 “查看”鍵：

     按此鍵時，存儲的測試數據會依次被調出來顯示于屏幕上，此時“MEM”字樣閃爍——shou先顯示保存次數，2秒后自動顯示保存數據。按“置零”鍵可返回測量界面。

4.9 “置零”鍵

按此鍵時，屏幕上的測試值會被歸零。注：對儀器進行清零操作時，只能在實時測量模式下，在峰值，及自動峰值下無法對儀器進行清零操作。

※ 選用較輕的夾具或解除所加的負荷，再次清零。

※ 在“查看”界面，按住此鍵4秒鐘，存儲的測試數據可以全部清除（某些狀態下可能無法清除，則關機后重新開機再執行此功能，即可清除全部保存數據）。

五、屏幕顯示說明

5.1 PEAK

   當“PEAK”顯示時，表示Peak mode（峰值保持模式）,顯示屏顯示峰值直至手動清零；當“AUTO  PEAK”顯示時，表示“auto peak”（峰值保持自動解除模式），顯示峰值2秒后自動清零；當沒有顯示“PEAK”時，表示“track mode”（實時荷重值模式），屏幕上的數值隨荷重的變化而變化；

5.2 MEM

   測量數據被儲存時，“MEM”會顯示。按“查看”鍵查看測量數據時，“MEM”閃爍。

六、儲存數據

6.1 儲存數據

     在峰值保持（PEAK）狀態下，測試完成后，按“保存” 鍵數據會被儲存起來，顯示屏上會有“MEM”字樣顯示，儲存的數據在關機后也可保存。用“查看”鍵查看儲存的數據時，“MEM ”閃爍，先出現儲存次數，1秒后自動出現儲存的數值。按“置零”鍵可直接返回到測量界面。也可將數據輸入電腦作分析處理。本機可儲存447個數據。

6.2 存儲數據清除

     按“查看”鍵進入儲存數據界面時，按“置零”鍵四秒以上，全部的儲存數據會被清除，

“MEM”字樣消失。

本機可連接電腦，將測試數據輸入電腦。 查看、打印測試次數、平均值、Z大值、Z小值以及判別測試結果是否符合設定要求。

七、其它功能說明：

7.1 打印功能說明：

   此功能可將存儲的測試數據通過數據線輸出至電腦而打印出來。

a、首先運行隨機攜帶的CD光碟后，打開得到的文件夾后點擊“數據導出程序”文件，再點擊“setup.exe”文件，后點擊“下一步”→ “下一步”→“完成”。

b、將此儀器用數據線與電腦連接，在儀器為開機的狀態下，待液晶顯示屏上顯示為零時，雙擊桌面上的“測力計通信軟件3.0.exe”快捷鍵，后在彈出的窗口中點擊“接收”，存儲的測試數據通過數據線輸出至電腦。數據接收完畢，點擊“打印”，在彈出窗口中點擊打印，即可打印。

7.2 同步測試功能說明：

   此功能可顯示測試時的同步測試曲線、數據等功能。

a、首先運行隨機攜帶的CD光碟后，將在得到文件夾內，打開后點擊“同步測試軟件”文件，再點擊“安裝.EXE”文件，后點擊“下一步”→ 一直點“下一步”→“完成”。

7.3 解決死機狀態說明：

   當測定儀表死機時，按測定儀表左側的“復位”鍵即可。

八、重力加速度值的更改

     開機狀態下按下“設置”鍵，顯示出來的是“TEST”，此時按下“ 向上”鍵7次，進入到(G.SET)重力加速度設定。用戶可根據本地區的位置設定重力加速度值，用“向上”鍵和“向右”鍵設定。“保存”后回到設定項目界面，儀器默認值為9.800

九、校正方法

1、同步測試軟件可連接電腦測試，電腦上同步顯示測試力曲線圖及測試過程中詳細的測試力的記錄，并可保存、打印，做各種分析(可選功能詳見光盤資料)；

2、自動儲存測試值功能在“AUTO PEAK”狀態下，儀器會自動儲存測試峰值，按“查看”鍵可翻看儲存的數據，也可通過配套光盤上的“數據導出程序”,將數據導入電腦，程序會自動顯示“Z大值、Z小值、平均值、測試數”等數據，供使用者分析使用（詳見光盤上相應說明）與電腦連接導出數據時，界面友好，通過配套的數據線連機，正常開機界面下就可使用。

3、記憶儲存功能能儲存447個測試值。可在“PEAK”(按“峰值”鍵1次) 狀態下手動儲存，也可在“AUTO PEAK”（按“峰值”鍵2次）狀態下自動儲存。按“查看”鍵能依次查看儲存的記憶值，也可通過配套光盤上的“數據導出程序”， 按“查看”鍵能依次查看儲存的記憶值，也可通過配套光盤上的“數據導出程序”，將數據導入電腦；

4、背光功能。開機狀態下按下“設置”鍵，顯示出來的是“TEST”，此時按“ ”鍵8次后按“設置”鍵進入(BACSET)背光功能設定：在此設置項目下，用“”鍵或“”鍵選擇，若選擇“(YES)”表示開啟背光功能，選擇“（NO）”表示關閉背光，選定后按“保存”鍵保存并返回到設置項目界面。

5、 LCD液晶顯示屏翻轉顯示按“翻轉”鍵可使讀數180度倒轉顯示，方便從不同角度觀看測試值；

6、自動峰值功能按“峰值”鍵2下，屏幕上顯示“AUTO PEAK”。 開機狀態下按下“設置”鍵，顯示出來的是“TEST”，此時按 “”鍵6次后按“設置”鍵進入進入到（PE.SET）自動峰值保存時間設置，單位為秒，默認值是10，用“ ”鍵和“”鍵設定?！氨４妗焙蠡氐皆O(shè)定項目界面；設置不能將這個值設置成0。

 7、自動關機時間設置可設定10分鐘到90分鐘自動關機，也可設定不自動關機。開機狀態下按下“設置”鍵，顯示出來的是“TEST”，此時按 “”鍵5次后按“設置”鍵進入（OFFT）自動關機時間設定：在此設置項目下，用“”鍵或“”鍵選擇，可設定10分鐘到90分鐘自動關機，也可設定“00”不自動關機。如選不自動關機，選定后按“保存”鍵完成設定。即返回到選項界面。儀器默認設置為10分鐘。

8、電池容量顯示分3格、2格、1格，電量過低時儀器自動關機；

9、意外死機快速復位在側面安排了復位鍵，用硬物按復位開關，就可關機。

十、測試

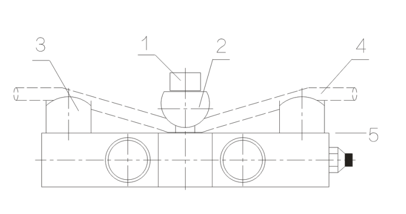

1、安裝方法如下：

a、先將螺釘1旋出，再將壓緊定位塊2卸下。

b、將被測物4如圖所示放置在傳感器上兩支座3。

c、利用壓緊定位塊2和螺釘1將被測物4鎖住,(螺釘1旋下的位置如圖所示，將被測物與傳感器上平面5剛好接觸)即完成測量前的裝夾。

2、測量方法如下：

   先將液晶顯示器清零，給被測物加負載，待穩定后所顯示的數值即為被測物兩端的拉力。

jing告事項

1、在破壞性測試時，應戴上保護面具和手套以防測試過程中發生的飛濺物質傷及人體。

2、不要超出Z大量程來使用本儀器。否則可能導致傳感器損壞，甚至發生事故。

3、當測試值超過量程的105％時, 蜂鳴器會連續鳴叫, 此時請快速解除所加之載荷，或降低負荷。

安全事項

1、請使用配套的充電器充電，否則會引起電路故障，甚至引發火災。

2、不要使用充電器額定電壓以外的電源，否則可能會引起電擊或火災。

3、不要用濕手拔出或cha入插頭，否則可能導致觸電。

4、不要拉拽充電器的電源線來拔出插頭，以免電線被扯斷而遭電擊。

5、請用柔軟的布來清潔本機。將布浸入泡有清潔劑的水中，擰干后再清除灰塵和污垢。

注意：不要使用易揮發的化學物質來清潔本機( 如揮發劑、稀釋劑、酒精等)

6、請勿在以下環境中操作本機

（1）潮濕的環境

（2）多塵的環境

（3）使用油或化學品的地方

（4）周圍有震源的地方

7、請?jiān)谝?guī)定的溫濕度范圍內使用及儲存，否則可能造成儀器故障。

8、不要自行拆卸修理或改造本機 ，這些行為可能引起儀器yong久性故障。

9、其他安全生產需注意的未盡事項。

十一、隨機附件明細表
